高壓變頻器內部功率單元含有多種電力電子器件和 PCB 電路板，長時間運行后，由于受到環境中磁 場、溫度和灰塵的影響，各種電力電子器件和 PCB 電路板的功能發生變化。設備正常運行中，如果因為某個元器件出現故障而燒壞整個設備甚至使生產停頓，將造成巨大的損失。對設備的穩定運行帶來隱患，為提升變頻器性能，增強系統可靠性，我們可提供變頻器整體升級改造方案。

改造范圍

Retrofit

◎ 控制系統改造：拆除原控制系統、更換新的控制系統，包括主控箱、plc、通訊光纜、開關電源、人機界面等。

◎ 功率單元改造：功率單元內部需要直接更換的部件包括：控制板、驅動板、電解電容。功率單元內部需要進行檢測和測試的部件包括：IGBT、整流橋、吸收電容、均壓電阻；對功率單元內部測試不合格的部件進行更換。

◎ 功率單元自動旁路技術升級改造：在少數單元出現故障時，采用功率單元自動旁路技術，將故障單元旁路出去，使高壓變頻器繼續運行。

功率單元升級改造步驟

Power unit upgrade steps

◎ 功率單元拆解；

◎ 元器件清潔；

◎ 功率器件耐壓測試；

◎ 板級更換、器件更換、板級調試；

◎ 加裝單元旁路模塊、板級升級、調試；

◎ 功率模塊組裝完畢后空載測試；

◎ 功率模塊組裝完畢后滿載測試。

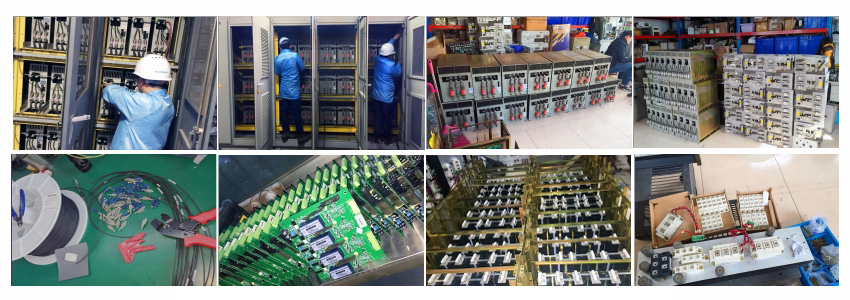

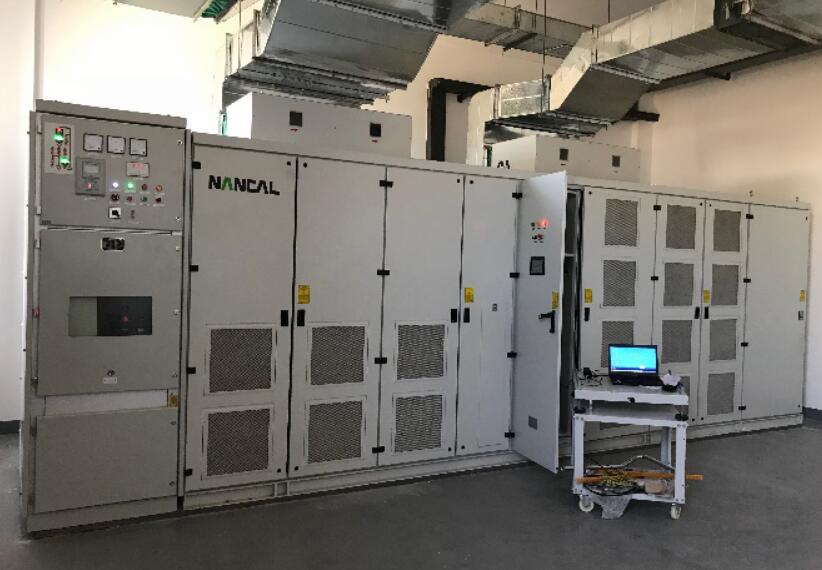

高壓變頻器升級改造一覽

High voltage inverter in upgrading
