智慧農業物聯網

1.1 智慧農業的背景和意義

  隨著城市的不斷發展，環境問題越來越嚴峻，同時耕作土地的減少，農業大棚蔬菜種植逐漸成為新農業發展的主要內容。農業智能大棚技術就是將物聯網技術應用到傳統農業，利用工控技術采集大棚各類傳感器的數據，并通過物聯網智能網關上傳到相關平臺。實現了土壤水分、土壤溫度、空氣溫度、空氣濕度、光照強度、CO2含量等參數的檢測和圖像、數據存儲，并基于采集數據進行分析，進而實現調溫、調光、換氣、自動灌溉、自動放風、自動卷簾等自動控制，并可以遠程適時監控，從而提高生產經營效率。管理人員可遠程實現對所有大棚的實時可視化管控。

1.2 智慧農業的現狀

 農業是我國國民經濟的基礎，是關系國計民生的重要產業，但是我國農業長期落后的面貌至今沒有完全改變。黨的十九大報告和國家“十三五”規劃，都把推進農業現代化發展擺在重要位置。

當前，我國農業面臨著資源環境和勞動力等方面的壓力，處于由傳統農業向現代農業轉型的關鍵時期，農業正在朝數字化、精準化、智能化、生態化的方向發展。農業大棚蔬菜種植逐漸成為新農業發展的主要內容。

1.3 智慧農業的發展趨勢

當前，我國智慧農業的發展正處在起步階段，未來一個時期，隨著國家“互聯網+”行動計劃的出臺，現代信息技術將快速向農業領域滲透，智慧農業的發展將進入加速期，智慧農業將成為農業現代的制高點。

3、智慧農業系統架構和應用

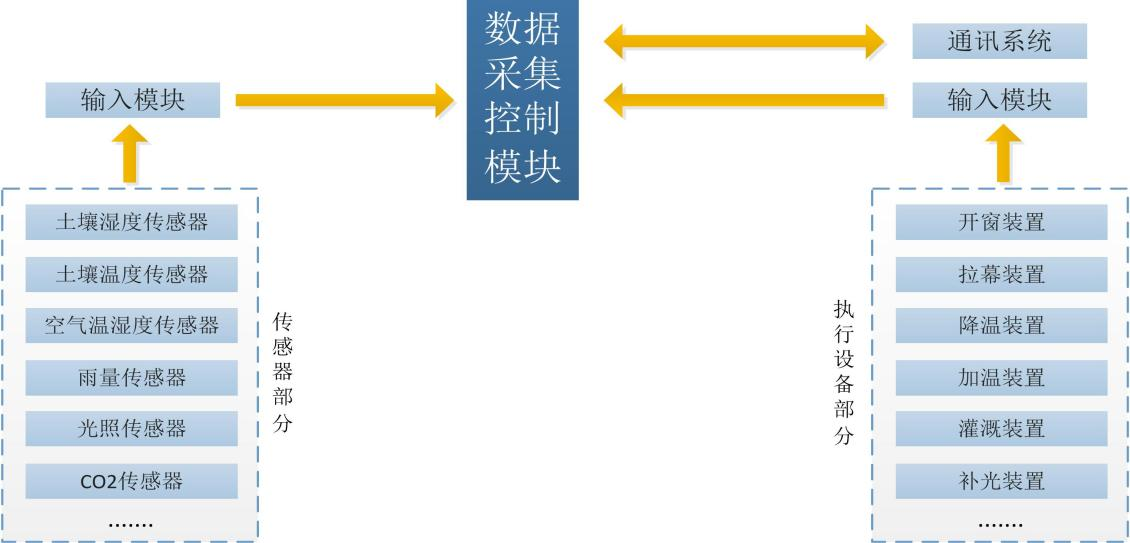

3.1 系統架構

維控智慧農業系統采用應用層、網絡層、設備層和傳感層的四層結構體系：

應用層（平臺管理層）：將物聯網技術與行業專業系統相結合，實現廣泛的物物互聯的應用，實現對信息資源進行采集、開發、利用和存儲，形成與業務需求相適應、實時更新的動態數據資源庫，為農業的各類業務提供統一的信息資源支撐。

網絡層：將來自設備層的各類信息通過網絡傳輸?shù)綉?yīng)用服務層，為設備層和應用層提供可靠的數據傳輸。

設備層：根據系統設定，對來自傳感層的結果做出反應，實現智能控制。

傳感層：感知獲取農業環境中發生的物理事件和數據信息（光照、空氣、溫濕度數據、音視頻數據等）。

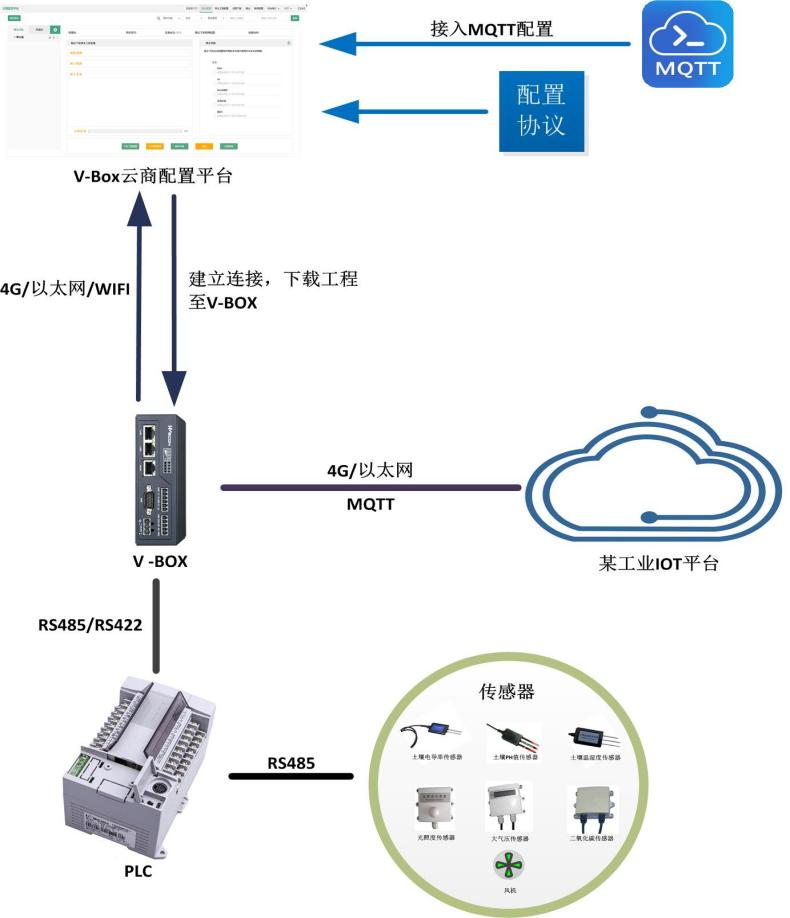

3.2 平臺部署方式:云商模式

無須經過慧網，直接通過V-BOX將用戶的設備接入第三方云平臺，并將設備數據上報至該平臺，并支持網關的自己定義，隨時可修改對接云平臺的協議。

3.3 設備層控制方式

維控智慧農業方案通過PLC自帶的485與各環境傳感器進行modbus通訊包含：空氣溫濕度、土壤溫濕度、光照強度、風向風速、土壤EC/PH值等。擴展的485口做為從站與LED大屏或其他設備進行數據交換。

3.4 系統建設目標

1、將物聯網技術應用到傳統農業，利用工控技術采集大棚各類傳感器的數據，并通過物聯網智能網關上傳到相關平臺。

2、實現土壤水分、土壤溫度、空氣溫度、空氣濕度、光照強度、CO2含量等參數的檢測和圖像、數據存儲，并基于采集數據進行分析，進而實現調溫、調光、換氣、自動灌溉、自動放風、自動卷簾等自動控制，并可以遠程適時監控，從而提高生產經營效率。管理人員可遠程實現對所有大棚的實時可視化管控。

3.5 系統應用場景

智慧農業大棚控制維控遠程方案主要由環境氣象站子系統、大棚智能環控子系統 、智能灌溉（滴灌）控制子系統等部分組成?？梢詫?shí)時遠程獲取大棚內部的空氣溫濕度、土壤水分溫度、二氧化碳濃度、光照強度及視頻圖像，通過智能分析控制，自動控制簾風機、噴淋灌溉、內外遮陽、頂窗側窗、加溫補光等設備。同時系統還可以通過手機、計算機等信息終端向管理者發送實時監測信息、報警信息。

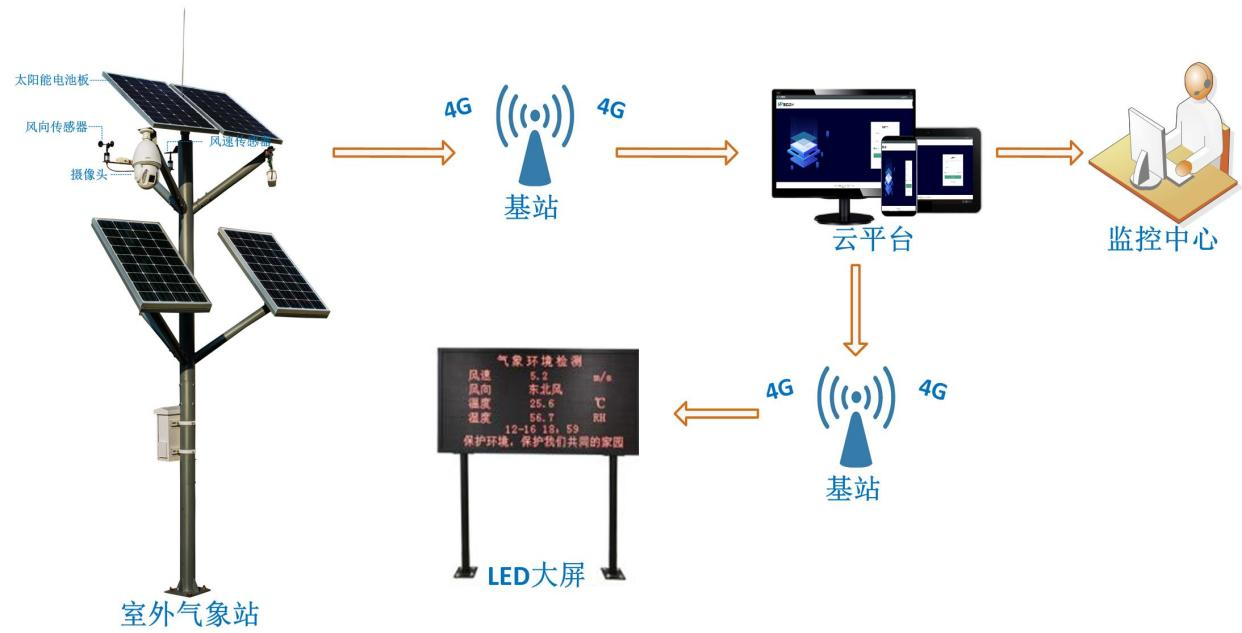

3.5.1 環境氣象站子系統

環境氣象站分為室內和室外環境，控制方案主要采用維控PLC：LX-3V0806MR+RS485BD  屏PI3070和V-BOX組成。

環境實時監測數據主要通過PLC自帶的485與各環境傳感器進行modbus通訊包含：空氣溫濕度、土壤溫濕度、光照強度、風向風速、土壤EC/PH值等。擴展的485口做為從站與LED大屏或其他設備進行數據交換。

屏主要作為本地查看各環境氣象站的實時數據。

而通過維控V-BOX可以實時遠程獲取大棚的各環境數據進行分析查看。

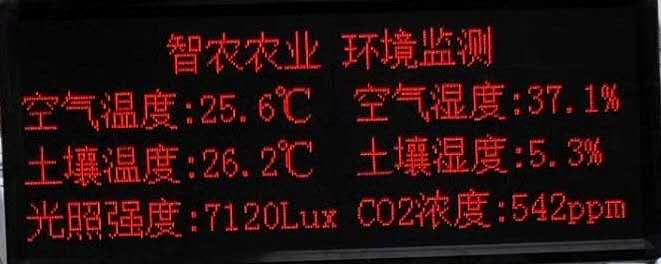

例圖：

3.5.2 大棚智能環控子系統

控制方案主要采用維控PLC：LX-3V3624MR 屏PI3070和V-BOX組成.

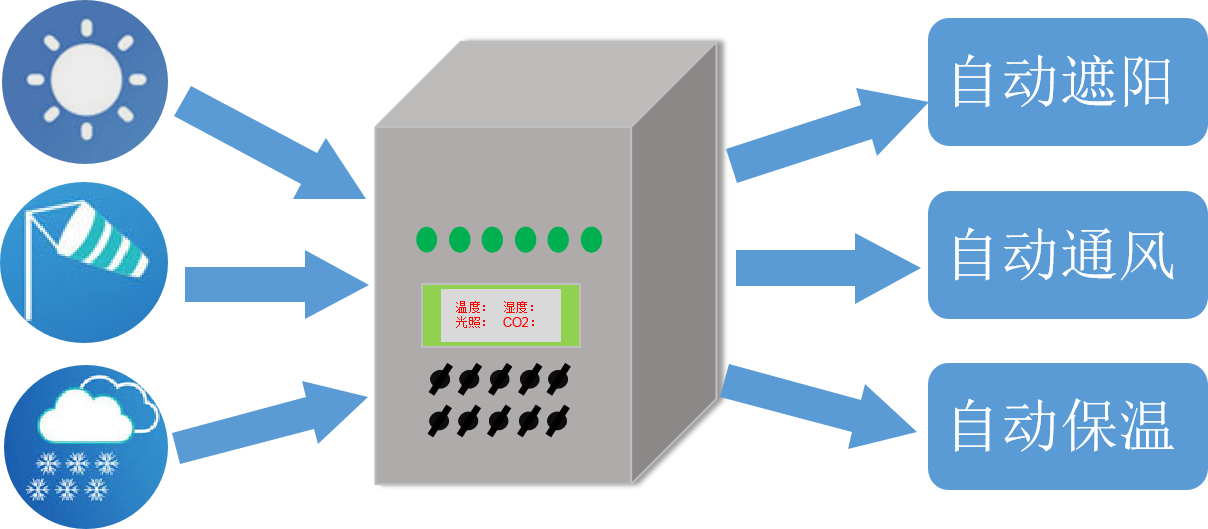

根據農作物生長實際的環境要素指標需求，進行生產設備運作閾值的設置，使設備在特定時間內進行特定時長的開啟/關閉。設備運作策略的設置，可使生產設備24小時無障礙、自動化，根據生產環境的變化進行智能化的策略應對、開啟自動化的運作模式?？刂平K端根據監測的環境數據，實現對農業生產設備的遠程智能控制，例如遮陽、保溫、補光、通風等設備。支持遠程、本地手自動控制。

3.5.3 智能灌溉（滴灌）控制子系統

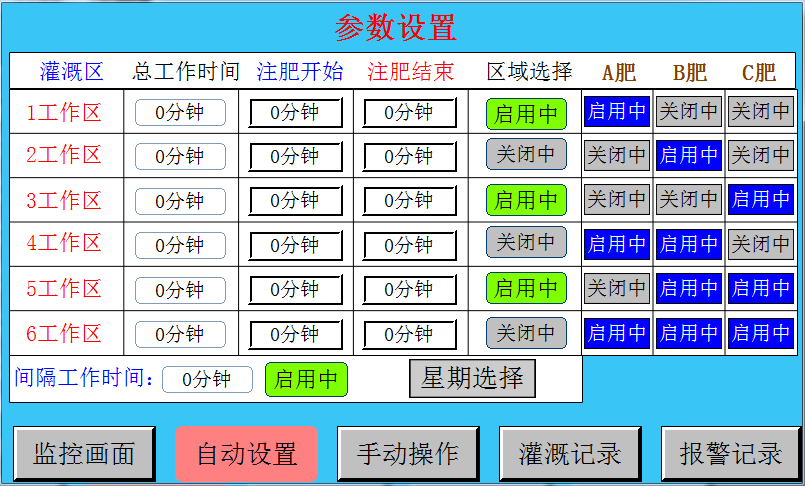

控制方案主要采用維控PLC：LX-3V3624MR+RS485BD屏PI8102和V-BOX組成。

水肥一體化技術是將灌溉與施肥融為一體的農業新技術。水肥一體化是借助壓力系統（或地形自然落差），將可溶性固體或液體肥料，按土壤養分含量和作物種類的需肥規律和特點，配兌成的肥液與灌溉水一起。

通過可控管道系統供水、供肥，使水肥相融后，通過管道和滴頭形成滴灌、均勻、定時、定量，浸潤作物根系發育生長區域，使主要根系土壤始終保持疏松和適宜的含水量，同時根據不同的作物的需肥特點，土壤環境和養分含量狀況；作物不同生長期需水，需肥規律情況進行不同生育期的需求設計，把水分、養分定時定量，按比例直接提供給作物。

3.6 方案建成效果

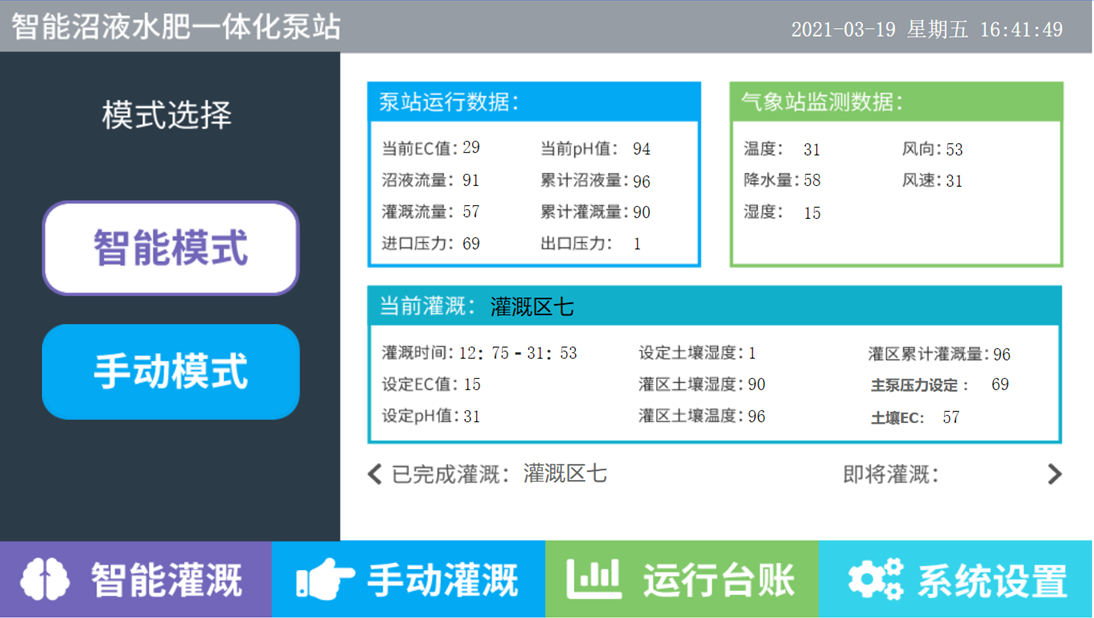

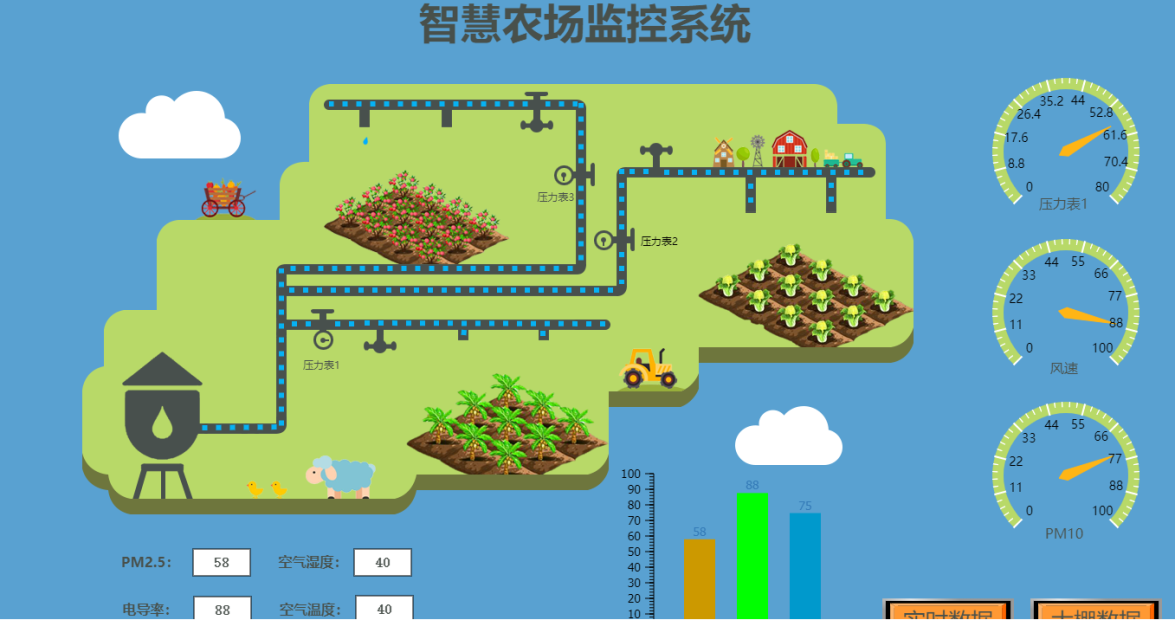

3.6.1 生產管理界面

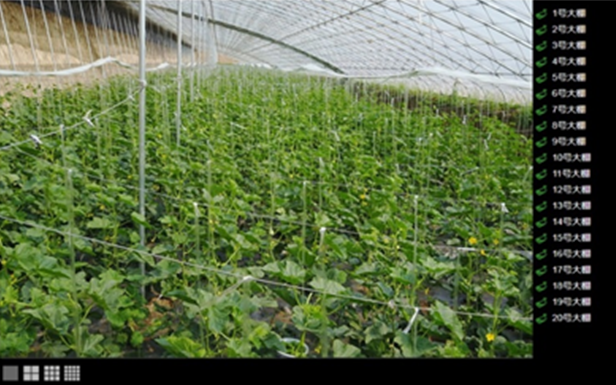

3.6.2 視頻監控

主要通過維控慧盒V-BOX添加螢石云攝像頭進行視頻圖像采集，視頻監控系統可實時監控種植區域內環境、人員、活動、農作物生長狀況。可同時監控多個區域或放大至單個區域進行單獨的精細化的查看和管理。

1、規范和監控種植人員的行為，并做好安全化、標準化種植作業管控；

2、規范管理采摘人員的行為及違規預警；

3、與溫室大棚內的溫濕度傳感器物聯疊加，及時監測預警大棚內的環境變化；

4、觀察監控種植作物的長勢分析應用；

5、與巡檢系統聯動，實現移動可視化種植作業巡護。

視頻監控系統實現遠程監控、視頻采集、錄像回放和智能運維,并為智能硬件數據傳輸提供服務。

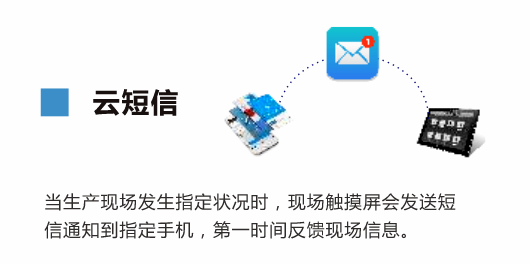

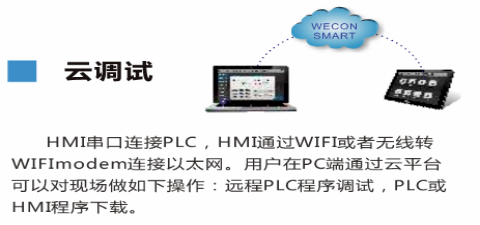

3.6.3 云組態畫面

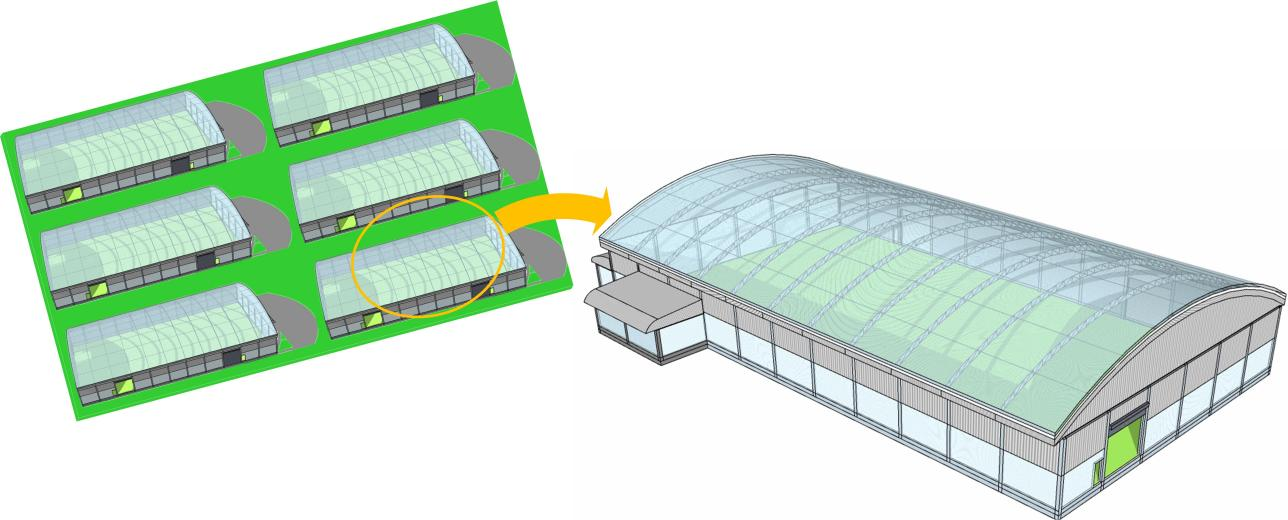

3.6.4 大屏顯示畫面

4、智慧農業方案總結

4.1 方案優勢

l 一人，一APP，一農場

通過在農業生產現場搭建全面的“ 物聯網”監控網絡,在實時掌握了生產基地的氣候環鏡、土壤墑情、作物長勢情況下，同時可遠程自動化控制現場農業設施設備,真正做到24小時不間斷實時監測、異常情況智能預警、險情災害及時排解、設施設備精準控制，最終實現降低成本、提高效率、改善產量與品質的目的。真正實現無人值守和遠程運維。

l 群控群力，集中管理

一個灌溉網關可同時控制方圓6公里內的灌溉節點，一個節點可接2個電磁閥,集中管理。且每一次的操作都會生成操作日志，讓設備的操作有根可尋。

l 智能決策，節水節能

用戶可利用電腦、APP等終端，實現定時或策略灌溉，可參數化地控制灌溉，系統經過實踐多次地改良，邏輯合理，效果優異。

4.2 方案總結

智慧農業可以讓職工坐在家里只需動動手機發個信息，就可以遙控完成大棚卷簾機自動升降棉被、自動開合風口、自動灌水施肥等工序。智慧農業主控設備具有科學智能、低成本、安全可靠、省工省時的特點。

當前中國農業還是四化實現同步發展的短腿，是個弱項，中國農業發展到這樣一個階段，結構性問題也非常突出，既有產業本身結構的問題，也有區域性結構問題，未來的道路依舊任重而道遠！
