ABB510系列變頻器在供水領域絕對是霸主級別的存在，其穩定的質量和實惠的價格，使其在國內市場享有很高的聲譽。所以在工控供水領域，幾乎大多數人都聽過甚至是接觸過這款產品。
要實現一拖二恒壓供水其實很簡單，最省事和省錢的方法就是：用控制器來控制變頻器實現一拖二恒壓供水?？刂破髟诰W(wǎng)上有很多，大家可以去搜一下，安川達HY920和7寸觸摸屏的控制器都能實現。主要原理就是通過工變頻交流接觸器互鎖，然后繼電器輸出來控制。
主要原理是這樣的：1號泵變頻啟動，交流接觸器吸合，水泵開始工作，變頻器輸出頻率來增壓。當頻率達到50hz時，km1斷開，km2吸合，km3吸合。也就是1泵變頻斷開轉工頻運行，同時啟動2泵變頻，這樣就實現了兩泵疊加運行。減泵也是一樣，變頻器頻率下降到0hz，直接斷開1泵工頻，只保留2泵變頻運行。

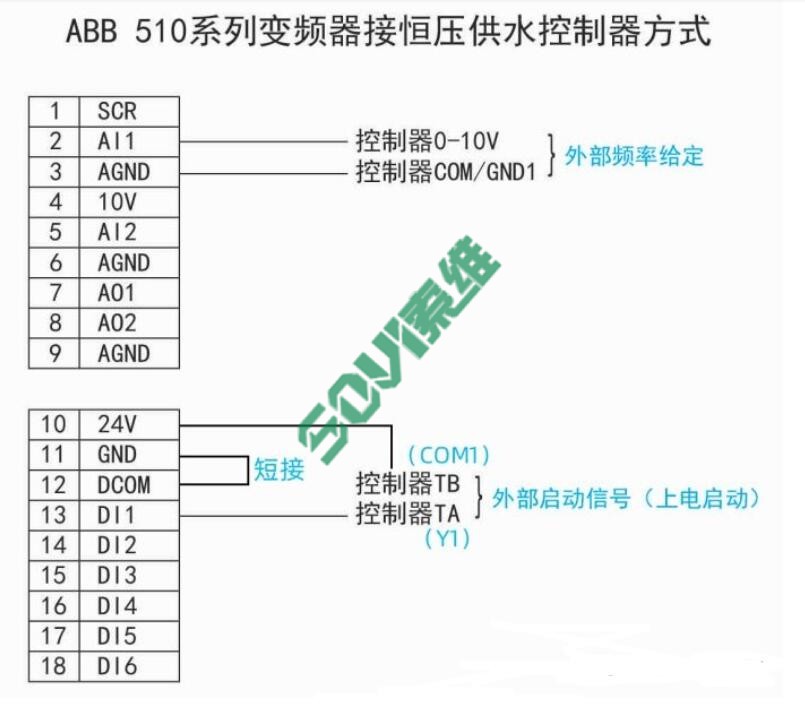

下面配一個510變頻器和安川達恒壓供水控制器的接線圖給大家參考一下：
這里，ABB 510變頻器有一些參數也要設置，首先是外部端子控制，左上角的撥碼開關AI1撥到U擋，然后停車方式要改為自由停車。變頻器增速時間和減速時間要調到跟控制器一致。其他的參數不需要設置。
當然，上面是最省錢的方法。也有更復雜點的，就是用PLC控制，不過涉及到要編程，還要配顯示系統，整個過程非常繁瑣且花費較大。如果不是特殊供水場合，不推薦使用這種方式。
