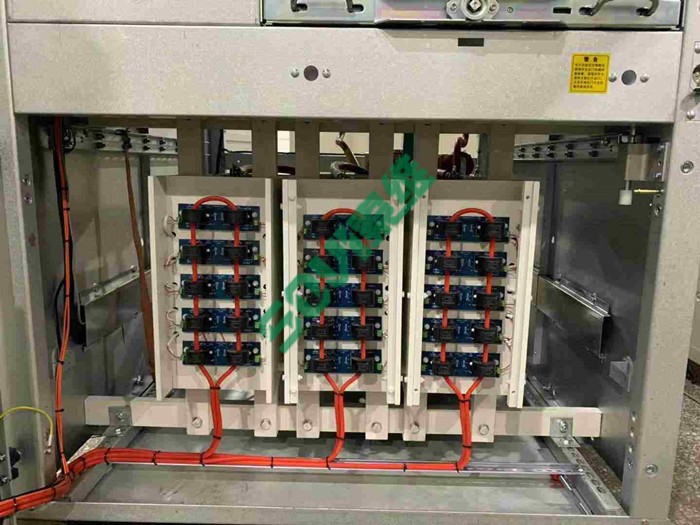

晶閘管串聯軟起動裝置是結合了電力電子技術、光電技術控制技術及微處理技術而設計全數字智能化的起動設備。晶閘管串聯軟起動主回路接線圖如圖所示，主要由高壓可控硅串聯閥組和旁路接觸器組成，其中高壓可控硅串聯閥組是功率變換執行部件，由多只可控硅串并聯組成，并輔以吸收、均壓箝位電路，保證其在高壓環境中的可靠性。當進線端得電后，通過控制可控硅的導通角以實現對交流三相電源進行斬波，控制輸出電壓的幅值。并在起動過程完成后將旁路接觸器閉合，軟起動裝置切換到旁路狀態，同時關閉晶閘管。
