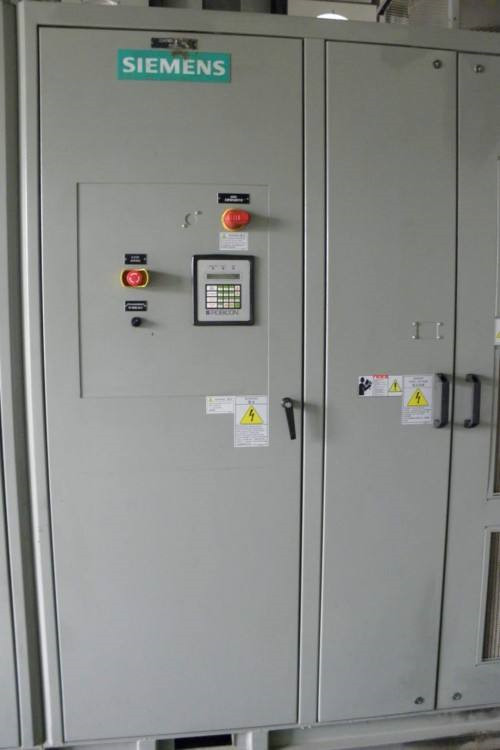

西門子羅賓康高壓變頻器調試步驟：

說明:對于本高壓變頻器內置的多繞組干式變壓器,我們不推薦在現場作耐壓試驗,只作一次側絕緣測量（特別強調:不允許對變頻器搖絕緣，搖進線側，出線側及電機絕緣時候，應該脫開輸入，輸出動力電纜，否則可能會對變頻器造成永久性的破壞）。

變頻器調試前應具備的條件

1.變頻器安裝完畢,現場已清理干凈，現場照明充足.

2.變頻器柜體接地正確可靠.

3.變頻器進、出線高壓電纜已敷設完畢，電纜頭已做好。電纜高壓試驗合格.

4.變頻器配套的高壓開關已準備好，現場具備送高壓條件。高壓柜的速斷整定值應根據變頻器的輸入變壓器的容量確定,該變壓器的容量為AKVA，短路阻抗為B%.經驗值整定為額定電流8~10倍。

5.變頻器如果配有工頻旁路刀閘柜,則該刀閘柜與用戶進線開關及變頻器之間的連鎖應已經做好并且測試好。

6.變頻器控制電源已接好，可隨時準備受電。

7.變頻器與外部接口的所有控制信號電纜都已敷設完畢,接線工作完畢.

8.變頻器冷卻通風管道或空調裝置(由具體設計規定)已安裝完畢,并已具備投入條件.

9.準備一臺三相自藕調（升）壓器（最高電壓輸出大于等于380v，容量為10KVA，最小不低于3KVA) .

10.電機與機械間的靠背輪已解開

11.如有條件,電機應事先在工頻下運行2小時以確認電機正常.12.工藝具備負荷試車條件.

西門子羅賓康完美無諧波變頻器調試步驟：

一、送電前檢查

1.變頻器外觀和內部檢查，包括接線檢查和上電前檢查。

2.核對圖紙與變頻器內部元件是否相符。

3.變頻器上電前測試。

4.變壓器一次側絕緣測量。

二、送控制電380V后的檢查1.校驗變頻器狀態。

2.測量各種供電電壓數值。

3.檢查各部件上電后狀態良好。

4.讀取變頻器內原始數據。

5.根據現場電機及負載情況預設變頻器參數。

6.冷卻風扇轉向。

三、變頻器主回路反送電試驗

1.?？刂齐娫?380V)，拆所有單元T1，T2間連線，接入一輸出可調三相調壓器。

2.送控制電源(380V)，調節調壓器輸出電壓,慢慢給定至最大,測量并觀察單元工作情況。(單元工作情況檢查，)

3.停控制電源(380V)，脫開調壓器接T1，T2間連線，動力進線接上(出線脫開)。

四、接口信號檢查試驗

1.VFD跳高壓柜信號

2.VFD啟動信號

3. VFD停止信號

4.VFD故障信號

5.VFD報警信號

6.變頻器輸出的電機速度信號（4-20mA) 。7、緊急停止信號。

五、變頻器空升壓試驗

1.下載控制程序。

2.將變頻器置于開環試驗?zāi)Ｊ?，并設置適當參數。

3.接上變頻器的進線電纜。變頻器輸出側電纜不接。

4.將高壓柜推至試驗位置，合上開關，從變頻器側模擬跳高壓信號。

5.用戶送至變頻器。注意:由于進線隔離變壓器勵磁涌流較大，進線開關有可能跳閘，此時應適當放大高壓柜速斷倍數。一般為變壓器一次側輸入電流的8-10倍。

6.高壓送上后，檢查面板顯示電壓與實際是否相符，頻率是否為正值。

7.從變頻器操作面板上啟動變頻器，在不同輸出時記錄相應電壓波形。

8.再次斷開高壓，準備帶電機運行。

六、變頻器帶電機測試

1.確認電機與機械連軸器脫開。

2.確認電機具備運行條件。（冷卻、潤滑正常）。

3.電機旁應有專人看護，發現異常應立即通知變頻器操作人員。

4.接上變頻器至電機的電纜。

5.由廠家設置變頻器相應的參數。

6.合高壓。

7.從變頻器操作面板給出1%轉速，觀察電機轉動方向。如果方向不對，則應調整電機的輸入電纜的相序。

8.由廠家在就地通過操作面板控制電機在不同轉速下運行并記錄相應的測試點電壓及波形。

9.用戶在電機側應有專人檢查電機工作狀態。（通風、潤滑、振動等)

10.將變頻器置于“遠方”模式，從遠方啟動變頻器，檢查變頻器運行狀態。

七、變頻器帶機械空載測試

1.確認風機已具備運轉條件。

2.現場應有負責機械的專人看護，發現異常應立即通知變頻器側操作人員。

3.檢查在不同速度下負載的運轉狀況。并記錄相應的波形。

八、變頻器帶負載測試

1.確認機械能帶負載運行。

2.在啟動前確認出口閥門關閉，確保輕載啟動。

3.在操作面板上啟動變頻器。

4.在變頻器升到給定速度后，慢慢打開閥門，同時監視電機電流，直到閥門打開至合適開度。

5.調試確定電機最低工作速度，并在變頻器中設置限值。

6.在不同速度下運行電機，檢查機械是否有共振點，如有則設置變頻器參數避開共振點。

7.將控制模式切換到“遠方”，從遠方調節變頻器的轉速。

8.記錄變頻器的運行曲線。（速度-電壓-電流)

9.停車時，先關閉閥門，再按變頻器“停止”鍵。

九、帶負載運行考核

1.從遠方啟動變頻器，并讓其工作在滿負載狀態。

2.連續運行4小時。
